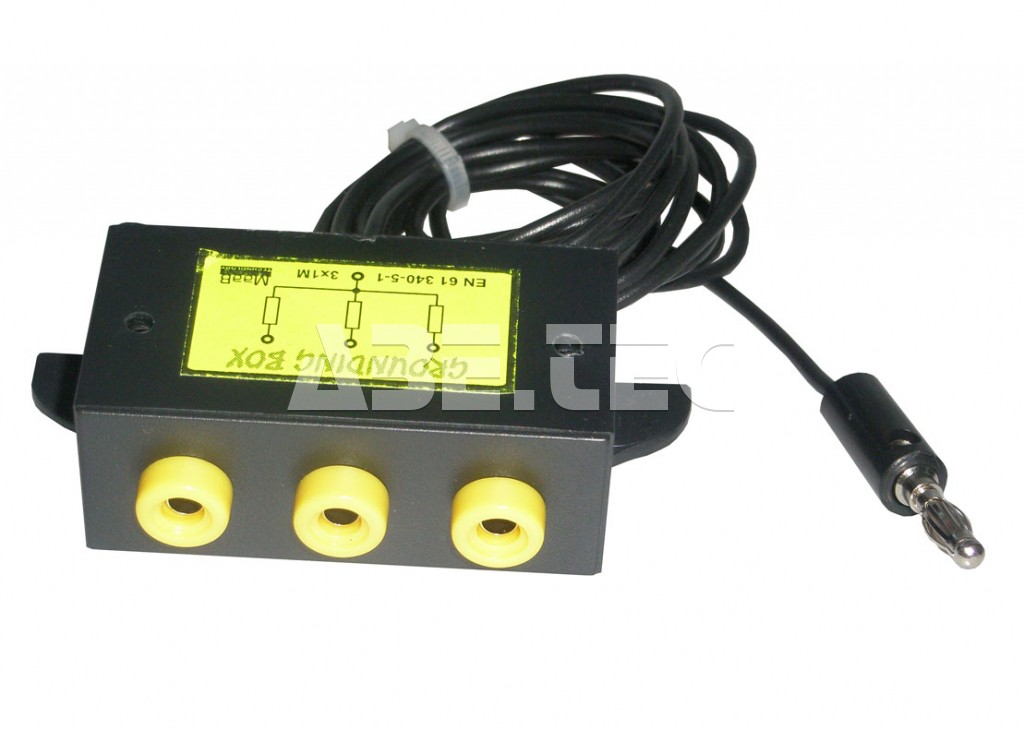

ZB 3Z/0D/B/1M Erdungsbox
Beschreibung
- Erdungsbox mit drei bananenförmigen Buchsen mit Innen-ø 4 mm und Innenwiderständen 1 MΩ, abgeschlossen mit einer Banane.
- Entspricht der Norm EN 61 340-5-1.
- Abmessungen: 82 x 37 x 24 mm.
- Auslasslänge: 2,5 m.
Erdungskästen sind für den einfachen und schnellen Anschluss von Erdungsarmbändern an Montagearbeitsplätzen in von der EPA ausgewiesenen Bereichen konzipiert. Sie können sowohl für Dauer- als auch für Dienstleistungsarbeitsplätze eingesetzt werden.

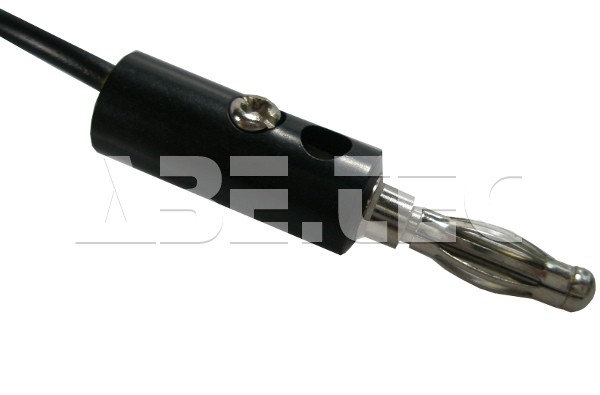

Der Erdungskasten besteht aus einem Kunststoffkasten, an dessen Vorderseite sich drei Anschlusspunkte befinden. Im Lieferumfang ist eine 2,5 m lange Steckdose enthalten, an deren Ende ein 4-mm-Bananenstecker angebracht ist. Die interne Verbindung der Klemmen erfolgt entweder über Schutzwiderstände 1 MΩ oder direkt. Einfache Montage mit zwei M3-Schrauben oder Ø 3 mm-Schrauben an der unteren Arbeitsfläche des Tisches oder Regals. Die Kunststoffabdeckung ist mit Pfosten gegen mögliche Überdehnung verstärkt.
Namenserklärung (3Z/0D/B/1M)
- Position: Anzahl Bananenbuchsen 4 mm 1 - 3,
- Position: Anzahl der Patente 10 mm 1 - 3,
- Position: Anschluss A – Kabelöse für M4, B – Banane, C – offene Kabelöse M5, D – Patent 10 mm,
- Position: Schutzwiderstand 1M - 0M, es ist auch ohne Widerstand, also 0MOhm als Sonderlösung möglich.
- Sollten Sie eine Kombination benötigen, die hier nicht aufgeführt ist, besteht die Möglichkeit, eine Erdungsbox nach Ihren Wünschen anzufertigen. Senden Sie eine Anfrage per E-Mail oder Anruf.
Packungsinhalt
Erdungsbox mit drei bananenförmigen Buchsen mit Innen-ø 4 mm und Innenwiderständen 1 MΩ, abgeschlossen mit einer Banane.
